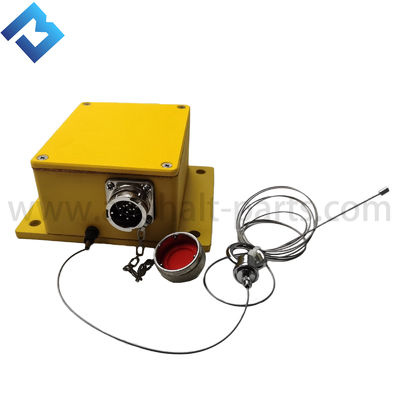

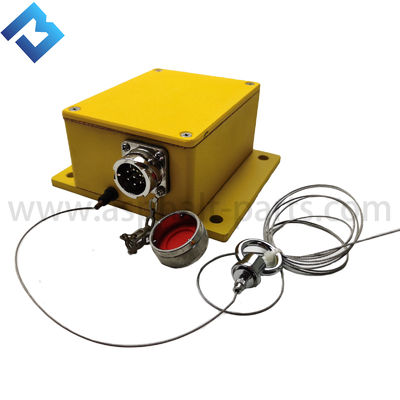

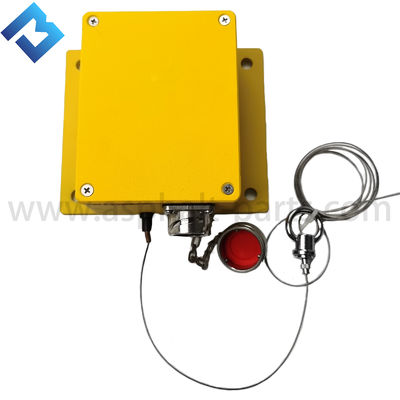

Sensor de cable de tracción para fresadora (05940023)04-21-30070) sensor de cable para fresadora PM200

1Función y propósito

Su función principal es rastrear con precisión una línea de referencia externa de cable tensado (Stringline) y convertir el desplazamiento mecánico en señales eléctricas transmitidas al controlador principal,así ajustando automáticamente la profundidad del tambor de fresado para garantizar que la superficie de la carretera fresada cumpla plenamente la elevación diseñada, la pendiente y los requisitos de suavidad.

Sensores mecánicos: el sensor está equipado con un brazo o rodillo mecánico de precisión. Durante el funcionamiento, este componente se apoya directamente en la cuerda de alambre (Stringline) que sirve de referencia absoluta.

Conversión de la señal: cuando la altura de la máquina respecto al cable cambia (por ejemplo, debido a la desigualdad de la superficie de la carretera existente que hace que el cuerpo se levante o baje),el brazo mecánico se mueve en consecuenciaLos componentes internos del sensor (normalmente un potenciómetro o un codificador de precisión) convierten este pequeño desplazamiento mecánico en una señal eléctrica proporcionalmente variable.

Control de profundidad: el controlador principal recibe esta señal eléctrica y la compara con su valor objetivo establecido internamente.el controlador emite inmediatamente comandos para ajustar los cilindros hidráulicos del tambor de fresado para la compensación de profundidad en tiempo real, garantizando una profundidad de fresado constante.

2Método de operación y características

Este es un sensor mecanoelectrónico de tipo de contacto:

Tipo de contacto: debe estar en contacto físico con la línea de referencia del cable para funcionar.

Alta precisión: dado que la línea de referencia del alambre proporciona una referencia de altura absoluta fija y precisa, este método es el más preciso y confiable de todos los métodos de nivelación.Se utiliza comúnmente en proyectos que requieren una suavidad extremadamente alta, como las autopistas y las pistas de aterrizaje de los aeropuertos.

Medición directa: mide directamente la posición de la máquina en relación con la línea de referencia, en lugar de medir la distancia a la superficie de la carretera,por lo tanto no afectado por el estado de la superficie fresada.
