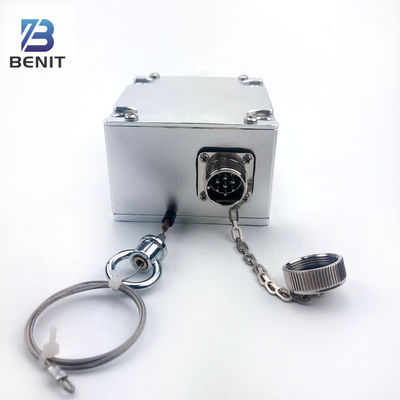

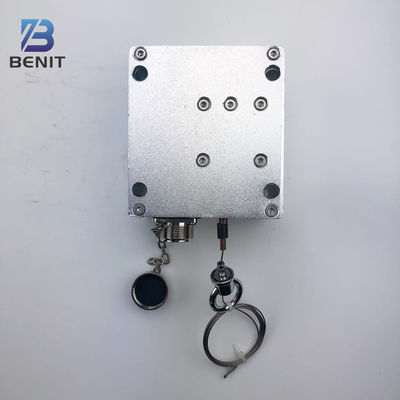

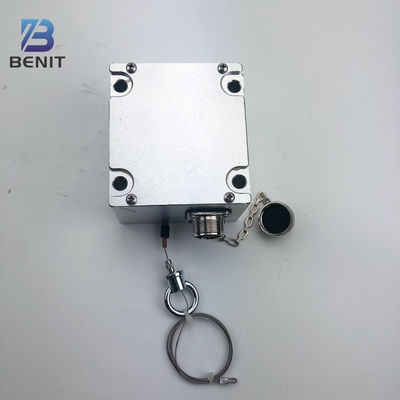

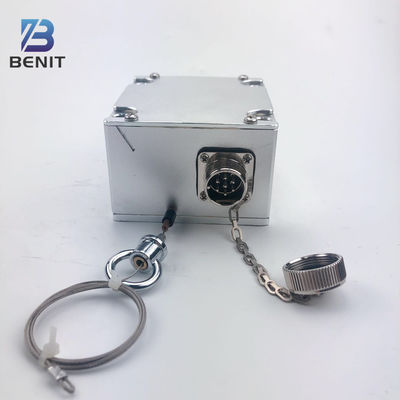

Sensor de fresado de carretera (2137341/161455) 04-20-30070) controlador de cuerdas

1Función y propósito

Su función principal es controlar la altura de la referencia y transmitir señales al controlador principal para ajustar automáticamente la profundidad del tambor de fresado.garantizar que la superficie de la carretera alcanza la suavidad o pendiente preestablecidas.

Sensor de altura: El sensor funciona detectando una referencia externa, que puede ser una cuerda de alambre tensa, una acera fija o una superficie de carretera sin moler.

Transmisión de señal: el sensor convierte internamente los cambios de posición mecánica detectados o las variaciones de distancia en señales eléctricas.

Control de profundidad: el controlador principal recibe las señales del sensor y las compara con el valor de profundidad o pendiente deseado establecido por el operador.El controlador luego envía comandos para ajustar la pista de la planadora o tambor de fresado cilindros hidráulicos, logrando un ajuste fino de la profundidad de fresado para garantizar una superficie de fresado muy lisa.

2Tipos y funcionamiento

Dependiendo del tipo de referencia que detecta, este sensor generalmente viene en dos formas,y el nombre "String Controller" sugiere fuertemente que está diseñado principalmente para la referencia de la línea de cuerdas mecánica:

Sensor / sonda mecánica: está equipado con un brazo mecánico móvil que durante el funcionamiento se apoya directamente en la línea de cable de referencia o en el borde.El movimiento de arriba y abajo del brazo se convierte en una señal eléctricaEste es el método de nivelación más clásico y fiable, especialmente adecuado para proyectos que requieren una alta precisión.

Sensor ultrasónico sin contacto: mide la distancia desde el sensor hasta la superficie de referencia de la carretera (por ejemplo, la superficie existente) mediante la emisión y recepción de ondas ultrasónicas.Este método no requiere la instalación de un cable físico, lo que hace que la instalación sea más rápida, pero su precisión y capacidad antiinterferencia pueden ser ligeramente inferiores a la del tipo mecánico.

"Controller de cadena" puede referirse a toda la unidad de control que integra la función de recepción y procesamiento de señales del sensor mecánico.

3Ubicación.

El sensor generalmente se monta en el lado izquierdo, el lado derecho o los extremos delantero / trasero del bastidor (o cuerpo) del planador utilizando un soporte de montaje de sensor dedicado.La posición de montaje debe garantizar que pueda entrar en contacto estable con la referencia (cable o superficie de la carretera).
