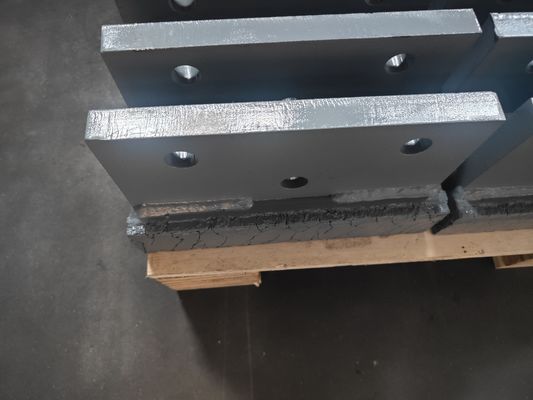

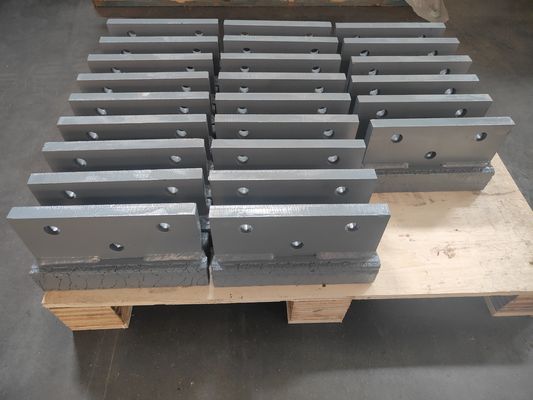

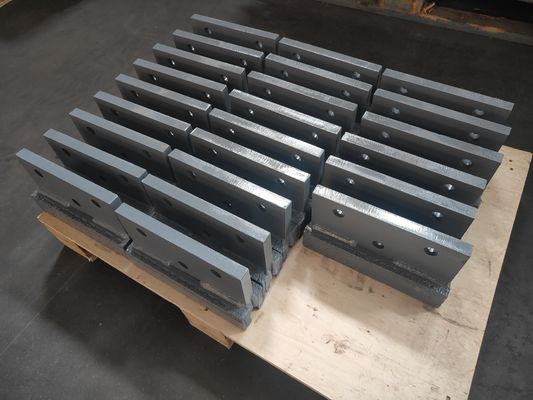

Piezas de fresado PM620 540-6797/5407967 Placa eyectora Pala lanzadora

1. Función y propósito

Sus funciones principales son montar y asegurar las puntas de las herramientas (herramientas de corte) y expulsar el material fresado al sistema transportador.

Montaje de herramientas: La placa eyectora presenta orificios mecanizados con precisión diseñados para asegurar las puntas de herramientas con punta de carburo. Actúa como la interfaz crítica entre el bloque de herramientas y el cuerpo del tambor.

Expulsión de material: Aquí es de donde proviene el nombre "Pala lanzadora". Durante el proceso de fresado, las placas eyectoras giratorias "recogen" el material fresado (asfalto, hormigón, etc.) y utilizan su forma específica y la fuerza centrífuga para lanzar eficientemente el material hacia atrás y hacia arriba, asegurando que caiga con precisión sobre la cinta transportadora de la máquina. Este proceso es vital para mantener un flujo de material eficiente y prevenir obstrucciones alrededor del tambor.

2. Ubicación

Esta placa eyectora está atornillada al tambor de fresado de la fresadora en frío PM620. Se instalan múltiples placas eyectoras en un solo tambor en un patrón helicoidal específico para garantizar un funcionamiento de fresado suave y una expulsión eficiente del material.

3. Características clave

Material de alta resistencia: Fabricado con acero aleado de alta resistencia y resistente a la abrasión (como AR400 o H450) y a menudo tratado térmicamente para soportar el tremendo impacto, la fricción y la abrasión encontrados durante las operaciones de fresado.

Ingeniería de precisión: Su forma, ángulo y posición están meticulosamente diseñados y probados para optimizar la eficiencia del fresado, reducir el ruido y la vibración, y garantizar una trayectoria óptima del material.

Pieza de desgaste: Como participante directo en el proceso de fresado, se desgasta gradualmente con el tiempo. El desgaste excesivo puede provocar orificios de herramientas agrandados (causando herramientas sueltas), una reducción de la eficiencia de expulsión y posibles daños a los bloques de herramientas o al propio tambor. Por lo tanto, es necesaria una inspección y reemplazo regulares.

4. Información del número de pieza

540-6797 / 5407967: Estos son los números de pieza originales. Estos dos números probablemente se refieren a la misma pieza, representando potencialmente variantes en diferentes sistemas o catálogos. 540-6797 es el formato estándar con guiones, mientras que 5407967 puede ser una versión simplificada. Siempre es mejor confirmar el número correcto con su proveedor antes de realizar el pedido.

Aplicación: Diseñado principalmente para la fresadora en frío CatPM620. Siempre es una buena práctica verificar la compatibilidad del número de pieza con el número de serie específico de su máquina.

5. Reemplazo y mantenimiento

El reemplazo de las placas eyectoras es una parte estándar de la revisión y el mantenimiento del tambor. Se debe considerar la inspección o el reemplazo cuando ocurra lo siguiente:

Las herramientas se aflojan o muestran patrones de desgaste anormales.

La expulsión del material se vuelve ineficiente, lo que provoca una acumulación de material en la carcasa del tambor.

Se observan signos visibles de desgaste excesivo, agrietamiento o daño en las propias placas eyectoras.
