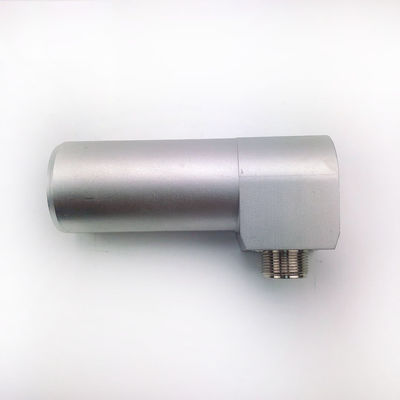

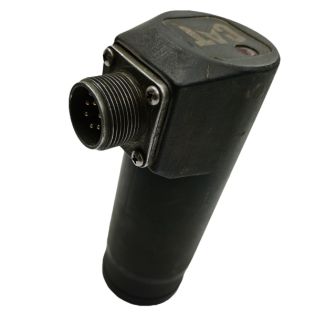

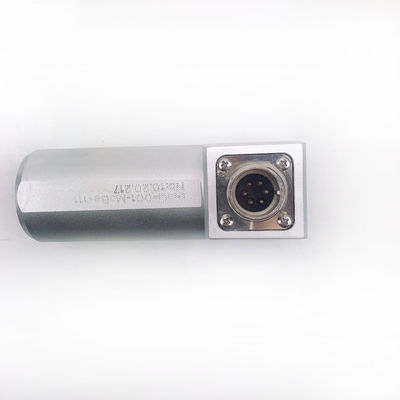

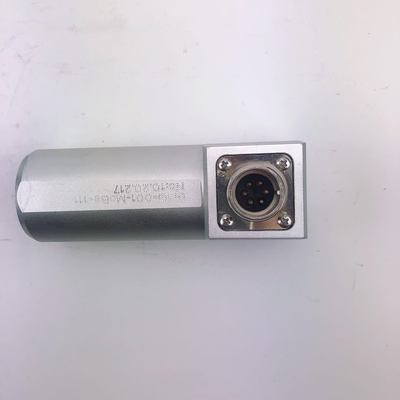

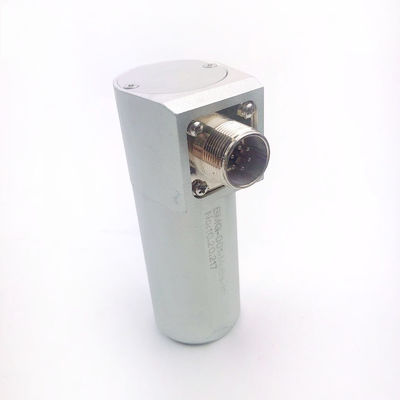

REPUESTOS DE PAVIMENTADORA P/N369-4794-00 SENSOR Medidor de nivel Controlador Para PAVIMENTADORA AP655F/AP355

1. Resumen del sistema
En la extendedora de asfalto AP655F, el sistema de nivelación de material representado por el número de pieza 369-4794-00 es un sistema de detección ultrasónica sin contacto. Su misión principal es mantener automáticamente una altura constante del montón de material (mezcla de asfalto) delante de la regla, lo cual es un factor crítico para garantizar la suavidad y la calidad del pavimentado.
Función principal: Monitorear continuamente la altura del material delante de la regla y utilizar un sistema de control electrónico para regular automáticamente la velocidad de las cintas transportadoras (alimentadores) y los sinfines (sinfines), logrando un control de bucle cerrado de "aumentar la alimentación de material cuando está bajo, disminuir la alimentación cuando está alto".
Objetivo final: Garantizar un suministro de material continuo, uniforme y constante. Esto previene defectos de pavimentado como desgarros, hendiduras, baches o segregación de material causados por fluctuaciones en el volumen de material. También reduce significativamente la carga de trabajo del operador.

2. Componentes principales
Si bien este número de pieza específico puede referirse a uno de estos componentes, el sistema completo generalmente incluye:

• Sensores ultrasónicos: Son los "ojos" del sistema. Por lo general, se monta uno en cada lado, encima de la parte delantera de la regla, apuntando hacia el montón de material. Emiten continuamente ondas ultrasónicas y reciben ecos, calculando la distancia a la parte superior del montón basándose en la diferencia de tiempo.
• Módulo de control / Controlador: Es el "cerebro" del sistema. Recibe señales de los sensores ultrasónicos y las compara con el valor de altura de material deseado preestablecido por el operador. Luego calcula una señal de comando basada en cualquier desviación.
• Interfaz del operador: Ubicada en el panel de control en la estación del operador. El operador la utiliza para activar/desactivar el control automático y para establecer la altura de material deseada (a menudo expresada como un porcentaje de la altura de las compuertas de material, por ejemplo, establecida entre 60%-80%).
• Actuadores: Son las "manos y pies" del sistema. Los comandos del módulo de control se envían a través de circuitos eléctricos a válvulas electroproporcionales que controlan los motores hidráulicos de las cintas transportadoras y los sinfines. Al variar la corriente, el sistema ajusta con precisión el flujo hidráulico, variando así infinitamente la velocidad de alimentación y distribución del material.

3. Cómo funciona: El proceso

1. Medición: Los sensores ultrasónicos izquierdo y derecho miden continuamente la distancia a la superficie del material.
2. Comparación: El módulo de control compara la distancia real medida con la distancia ideal preestablecida por el operador (que representa la altura ideal del material).
3. Cálculo: Si el nivel de material está demasiado bajo (valor real > valor preestablecido), el controlador calcula la necesidad de aumentar la velocidad de alimentación. Si el nivel está demasiado alto (valor real < valor preestablecido), calcula la necesidad de disminuir la velocidad de alimentación.
4. Ejecución: El módulo de control envía una señal eléctrica a las electroválvulas hidráulicas, ajustando la velocidad de las cintas transportadoras y los sinfines para cambiar la tasa de alimentación del material.
5. Retroalimentación: El cambio en la tasa de alimentación provoca un cambio en la altura del material. Los sensores detectan este nuevo cambio y el ciclo se repite. Este proceso continuo de bucle cerrado mantiene un equilibrio dinámico.

4. Características y ventajas clave

• Medición sin contacto: La tecnología ultrasónica es confiable y no requiere mantenimiento, no se ve afectada por la temperatura, viscosidad o color del material.
• Control automático: Reduce significativamente la carga de trabajo del operador, permitiéndole concentrarse en la dirección de avance de la extendedora y la operación general.
• Mejora de la calidad del pavimentado: Una cabeza de material constante es el requisito más fundamental para garantizar la suavidad, densidad y uniformidad del pavimento.
• Reducción de desperdicio de material y estrés mecánico: Previene el desgaste excesivo de las palas del sinfín y la regla causado por sobrecargas, y evita paradas y enfriamiento de la regla debido a la falta de material.
• Control independiente izquierdo/derecho: Los niveles de material izquierdo y derecho se detectan y controlan típicamente de forma independiente, lo que permite al sistema manejar situaciones asimétricas como que un lado se quede sin material.

5. Consideraciones importantes

• Calibración: Los sensores deben instalarse y calibrarse correctamente para garantizar la precisión de la medición.
• Interferencia ambiental: El clima extremo (por ejemplo, lluvia intensa, niebla espesa) o la turbulencia de aire fuerte (por ejemplo, vientos fuertes) pueden teóricamente causar interferencias menores con las señales ultrasónicas, aunque en la práctica, el impacto suele ser mínimo durante las operaciones de pavimentado estándar.
• Mantenimiento: Mantenga las sondas de los sensores limpias y libres de escombros como barro o asfalto para garantizar un funcionamiento adecuado.

En resumen, el sistema de nivelación de material representado por el número de pieza 369-4794-00 para la extendedora AP655F es un sistema de control de alimentación automático ultrasónico, altamente integrado e inteligente. Es un componente central de las extendedoras modernas de alto rendimiento, que transforma la "operación basada en la experiencia" tradicional en "control de precisión automatizado". Es un equipo indispensable para garantizar operaciones de pavimentado de alta calidad.
