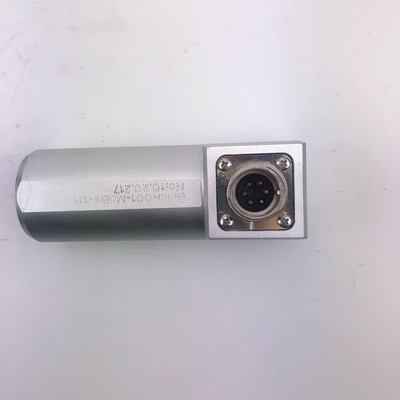

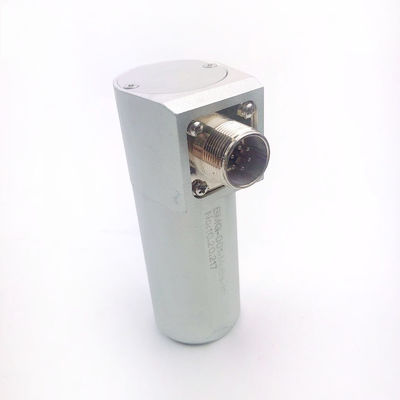

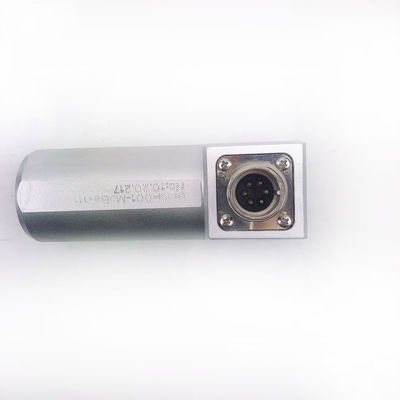

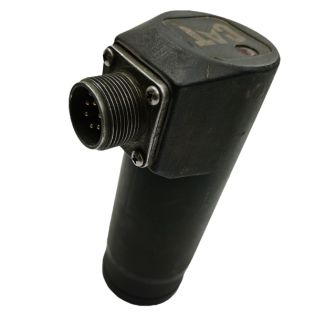

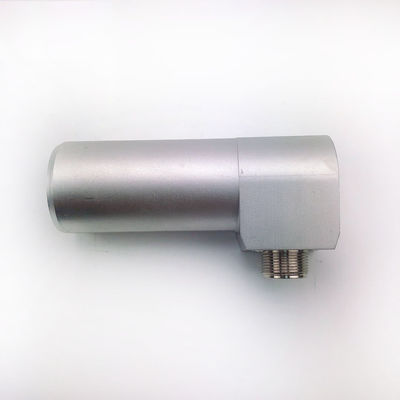

Para el PAVER, las piezas de repuesto 369-4794 SENSOR DE NIVEL 3694794 Medidor de nivel

1. Vista general del sistema
En el pavimento de asfalto AP655F, el sistema de nivelación de materiales representado por P/N 369-4794 es un sistema de detección ultrasónica sin contacto.Su misión principal es mantener automáticamente una altura constante de la pila de material (mezcla de asfalto) delante de la malla, que es un factor crítico para garantizar la suavidad y la calidad del pavimento.
Función central:Controlar continuamente la altura del material frente a la malla y utilizar un sistema de control electrónico para regular automáticamente la velocidad de los transportadores (alimentadores) y las augas (augers), logrando un control de circuito cerrado de "aumento de la alimentación del material cuando es baja, disminución de la alimentación cuando es alta".
Objetivo final: Asegurar un suministro continuo, uniforme y constante de material, evitando así los defectos del pavimento, como desgarros, hendiduras, protuberancias,o segregación del material causada por la fluctuación del volumen del materialTambién reduce significativamente la carga de trabajo del operador.

2. Principales componentes
Si bien este número de pieza específica puede apuntar a uno de estos componentes, todo el sistema generalmente incluye:

• Sensores ultrasónicos: Estos son los "ojos" del sistema. Por lo general, uno está montado en cada lado, por encima de la parte delantera de la malla, apuntando hacia abajo a la pila de material.Emiten continuamente ondas ultrasónicas y reciben ecos, calculando la distancia hasta la parte superior de la pila en función de la diferencia de tiempo.
• Módulo de control / controlador: Este es el "cerebro" del sistema. Recibe las señales de los sensores ultrasónicos y las compara con el valor de altura del material deseado preestablecido por el operador.Luego calcula una señal de comando basada en cualquier desviación.
• Interfaz del operador: carga en el panel de control en la estación del operador.El operador lo utiliza para encender el control automático ON/OFF y para establecer la altura deseada del material (a menudo expresada en porcentaje de la altura de las puertas de material, por ejemplo, entre el 60% y el 80%).
• Actuadores: Son las "manos y los pies" del sistema.Los comandos del módulo de control se envían a través de circuitos eléctricos a las válvulas electro-proporcionales que controlan los motores hidráulicos para transportadores y augersAl variar la corriente, el sistema ajusta con precisión el flujo hidráulico, variando así infinitamente la velocidad de alimentación y distribución del material.

3Cómo funciona: el proceso

1. Medición: Los sensores ultrasónicos izquierdo y derecho miden continuamente la distancia a la superficie del material.
2. Comparación: el módulo de control compara la distancia real medida con la distancia ideal preestablecida por el operador (que representa la altura ideal del material).
3. Cálculo: si el nivel de material es demasiado bajo (valor real > valor preestablecido), el controlador calcula la necesidad de aumentar la velocidad de alimentación.Calcula la necesidad de disminuir la velocidad de alimentación.
4. Ejecución: el módulo de control envía una señal eléctrica a las electro-válvulas hidráulicas, ajustando la velocidad de los transportadores y las augas para cambiar la velocidad de alimentación del material.
5. El cambio en la velocidad de alimentación hace que la altura del material cambie. Los sensores detectan este nuevo cambio y el ciclo se repite. Este proceso continuo de circuito cerrado mantiene un equilibrio dinámico.

4Principales características y ventajas

• Medida sin contacto: La tecnología ultrasónica es confiable y sin mantenimiento, no se ve afectada por la temperatura, la viscosidad o el color del material.
• Control automático: Reduce significativamente la carga de trabajo del operador, lo que le permite centrarse en la dirección de desplazamiento del pavimentador y la operación general.
• Mejora de la calidad del pavimento: Una cabeza de material constante es el requisito más fundamental para garantizar la suavidad, densidad y uniformidad del pavimento.
• Reducción del desperdicio de material y de la tensión mecánica: evita el desgaste excesivo de las hojas de la auge y de la malla causada por sobrecargas, y evita las paradas y el enfriamiento de la malla debido a la falta de material.
• Control independiente izquierda/derecha: los niveles de material izquierdo y derecho se detectan y controlan normalmente de forma independiente,permitiendo al sistema manejar situaciones asimétricas como un lado que se queda sin material.

5Consideraciones importantes

• Calibración: los sensores deben estar correctamente instalados y calibrados para garantizar la exactitud de las mediciones.
• Interferencias ambientales: las condiciones meteorológicas extremas (por ejemplo, lluvias torrenciales, niebla espesa) o las fuertes turbulencias del aire (por ejemplo, fuertes vientos) pueden, en teoría, causar interferencias menores con las señales ultrasónicas,Aunque en la práctica, el impacto es generalmente mínimo durante las operaciones de pavimentación estándar.
• Mantenimiento: Mantenga las sondas de sensores limpias y libres de desechos como barro o asfalto para garantizar un funcionamiento adecuado.

En resumen, el sistema de nivelación de materiales representado por P/N 369-4794-00 para el pavimentador AP655F es un sistema de control automático de alimentación por ultrasonidos altamente integrado e inteligente.Es un componente central de los pavimentadores modernos de alto rendimiento, transformando la "operación tradicional basada en la experiencia" en un "control de precisión automatizado".
